6P系列保险丝规格书
在线咨询

6P系列保险丝规格书

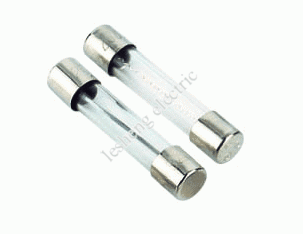

1.适用范围: 本规格书所述电气和机械要求适用于小型玻璃管熔断体, 采用的标准为IEC-127
             和与之等效的GB-9364标准。

2.产品特性: 6P—快熔断型,
             若需带引线在后面加上“带引线”,如"6P1100AP"即为6P系列1A250V带引线保险丝.

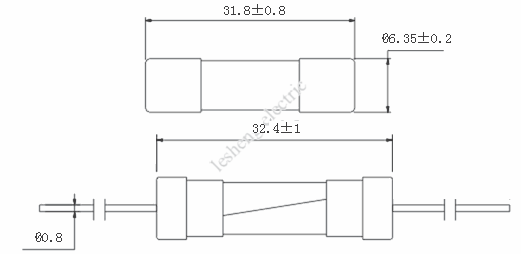

3.外形尺寸:如图

4.结合强度：铜帽与玻璃管之间的结合应能承受0.5Kg的轴向拉力。

5.熔断特性:

% of Rating	130%	160%	200%
100mA–10A	Min 1H	Max 1H	Max 120S

6.熔化热能值和损耗功率:

目录编号	额定电流	分断电流	额定电压(AC)	熔化热能值
6P1100A/B	1.0 A	500A/100A	250V/125V	1.2
6P1125A/B	1.25 A	500A/100A	250V/125V	1.6
6P1150A/B	1.5 A	500A/100A	250V/125V	3.5
6P1160A/B	1.6 A	500A/100A	250V/125V	4
6P1200A/B	2.0 A	500A/100A	250V/125V	9
6P1250A/B	2.5 A	500A/100A	250V/125V	21
6P1300A/B	3 A	500A/100A	250V/125V	34
6P1315A/B	3.15 A	500A/100A	250V/125V	38
6P1400A/B	4.0 A	500A/100A	250V/125V	55
6P1500A/B	5.0 A	500A/100A	250V/125V	82
6P1600A/B	6 A	500A/100A	250V/125V	110
6P1800A/B	8 A	500A/100A	250V/125V	128
6P2100A/B	10 A	500A/100A	250V/125V	223
6P2120A/B	12 A	500A/100A	250V/125V	223
6D2150A/B	15 A	500A/100A	250V/125V	342
