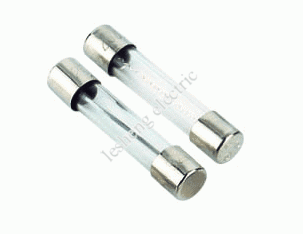

6E系列保险丝规格书
在线咨询

6E系列保险丝规格书

1.适用范围: 本规格书所述电气和机械要求适用于小型玻璃管熔断体, 采用的标准为IEC-127
             和与之等效的GB-9364标准。

2.产品特性: 6E—慢熔断型,
             若需带引线在后面加上“带引线”,如"6E1100AP"即为6E系列1A250V带引线保险丝.

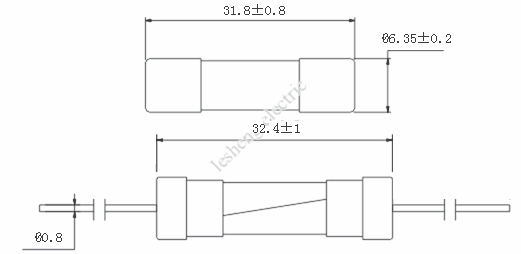

3.外形尺寸:如图

4.结合强度：铜帽与玻璃管之间的结合应能承受0.5Kg的轴向拉力。

5.熔断特性:

% of Rating	100%	135%	200%	1000%
100mA–10A	Min 4H	Max 1H	Max 120S	Min 10mS

6.熔化热能值和损耗功率:

目录编号	额定电流	分断电流	额定电压(AC)	熔化热能值
6E0100A/B	100 mA	35A	250V/125V	0.028
6E0160A/B	160 mA	35A	250V/125V	0.075
6E0200A/B	200 mA	35A	250V/125V	0.12
6E0250A/B	250 mA	35A	250V/125V	0.15
6E0315A/B	315 mA	35A	250V/125V	0.22
6E0350A/B	350 mA	35A	250V/125V	0.29
6E0400A/B	400 mA	35A	250V/125V	0.28
6E0500A/B	500 mA	35A	250V/125V	0.52
6E0630A/B	630 mA	35A	250V/125V	0.87
6E0750A/B	750 mA	35A	250V/125V	1.1
6E0800A/B	800 mA	35A	250V/125V	1.4
6E1100A/B	1.0 A	35A	250V/125V	1.7
6E1125A/B	1.25 A	100A	250V/125V	3.6
6E1150A/B	1.5 A	100A	250V/125V	6.2
6E1160A/B	1.6 A	100A	250V/125V	7
6E1200A/B	2.0 A	100A	250V/125V	15
6E1250A/B	2.5 A	100A	250V/125V	36
6E1300A/B	3 A	100A	250V/125V	49
6E1315A/B	3.15 A	100A	250V/125V	58
6E1350A/B	3.5A	100A	250V/125V	72
6E1400A/B	4.0 A	200A	250V/125V	104
6E1500A/B	5.0 A	200A	250V/125V	148
6E1600A/B	6 A	200A	250V/125V	173
6E1630A/B	6.3 A	200A	250V/125V	192
6E1630A/B	8 A	200A	250V/125V	380
6E1700A/B	10 A	200A	250V/125V	580
