Ø6×30mm FAST-ACTING GLASS TUBE FUSE
MGC系列保险丝规格书
1.适用范围:  本规格书所述电气和机械要求适用于小型玻璃管熔断体, 采用的标准为IEC-127和与之等效的GB-   9364标准。
2.产品特性: MGC— 快熔断型(Fast Acting)

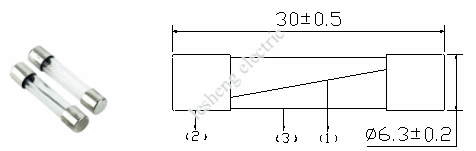

3.外形尺寸:如图
4.结构STRUCTURE:
(1) WIRE: ALLOY
(2) CAP: BRASS WITH NICKEL PLATED
(3) BODY: GLASS TUBE
5.结合强度：铜帽与玻璃管之间的结合应能承受0.5Kg的轴向拉力。
6.熔化热能值和损耗功率:

额定电流	分断电流	额定电压(AC)
32 mA	35A	125V/250V
50 mA	35A	125V/250V
100 mA	35A	125V/250V
125 mA	35A	125V/250V
160 mA	35A	125V/250V
200 mA	35A	125V/250V
250 mA	35A	125V/250V
315 mA	35A	125V/250V
400 mA	35A	125V/250V
500 mA	35A	125V/250V
630 mA	35A	125V/250V
800 mA	35A	125V/250V
1.0 A	35A	125V/250V
1.25 A	100A	125V/250V
2.0 A	100A	125V/250V
2.5 A	100A	125V/250V
3.15 A	100A	125V/250V
4.0 A	200A	125V/250V
5.0 A	200A	125V/250V
6.0 A	200A	125V/250V
7.0 A	200A	125V/250V
8.0 A	200A	125V/250V
10 A	200A	125V/250V
15 A	200A	125V/250V

7.熔断特性:

% of Rating	135%	200%
100mA–10A	Max.1 hour	Max.5 Sec.

8.耐久性试验： 1、通以1.2倍交流额定电流1小时, 然后切断15分钟, 将该循环重复100次, 通以1.5倍交流额定电流1小时;2、电压降增大量不大于试验前测得值的10%.
9.温度特性TEMPERATURE CHARACTER:
  When 100% of rating the temperature rise doesn’t exceed 75℃
Safety Approvals:(安全认证):
