IEC规格5×20mm保险丝
5J系列规格书

1.适用范围:  本规格书所述电气和机械要求适用于小型玻璃管熔断体, 采用的标准为IEC-127
             和与之等效的GB-9364标准。

2.产品特性:  5J—快熔断型,
             若需带引线在后面加上“带引线”,如"5J1100AP"即为5J系列1A250V带引线保险丝.

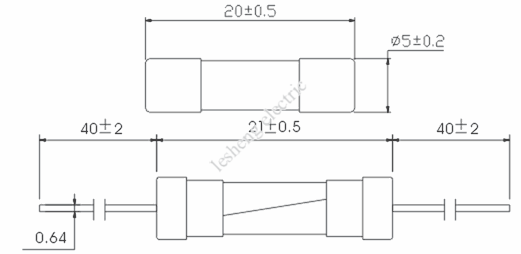

3.外形尺寸:如图

4.结合强度： 铜帽与玻璃管之间的结合应能承受0.5Kg的轴向拉力。

5.熔断特性:

% of Rating	150%	210%	275%	400%	1000%
200mA–6.3A	Min 1H	Max 30min	50mS-2S	10mS-300mS	Max 20mS


6.熔化热能值和损耗功率:

目录编号	额定电流	分断电流	额定电压(AC)	熔化热能值
5J0200A/B	200 mA	35A	250V/125V	0.04
5J0250A/B	250 mA	35A	250V/125V	0.06
5J0315A/B	315 mA	35A	250V/125V	0.10
5J0400A/B	400 mA	35A	250V/125V	0.20
5J0500A/B	500 mA	35A	250V/125V	0.35
5J0630A/B	630 mA	35A	250V/125V	0.50
5J0800A/B	800 mA	35A	250V/125V	1.1
5J1100A/B	1.0 A	35A	250V/125V	1.5
5J1125A/B	1.25 A	35A	250V/125V	1.8
5J1160A/B	1.6 A	35A	250V/125V	3.2
5J1200A/B	2.0 A	35A	250V/125V	5.6
5J1250A/B	2.5 A	35A	250V/125V	8.4
5J1315A/B	3.15 A	35A	250V/125V	14
5J1400A/B	4.0 A	35A	250V/125V	29
5J1500A/B	5.0 A	35A	250V/125V	52
5J1630A/B	6.3 A	35A	250V/125V	97


7.耐久性试验： 1、通以1.2倍交流额定电流1小时, 然后切断15分钟, 将该循环重复100次, 通以1.5倍交流额定电流1小时;2、电压降增大量不大于试验前测得值的10%.
8.安全认证:
9.包装:  500支塑袋装；1000支纸盒装；10000支纸箱装；按客户要求特殊包装.
