5×20mm保险丝
5E系列规格书

1.适用范围:  本规格书所述电气和机械要求适用于小型玻璃管熔断体, 采用的标准为IEC-127
             和与之等效的GB-9364标准。

2.产品特性:  5E—慢熔断型,
             若需带引线在后面加上“带引线”,如"5E1100BP"即为5E系列1A125V带引线保险丝.

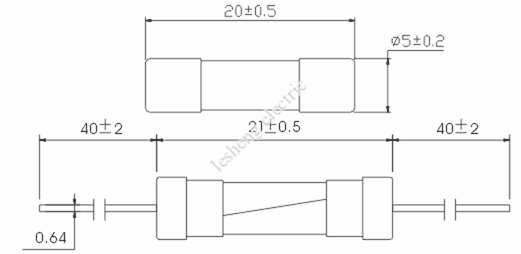

3.外形尺寸:如图

4.结合强度： 铜帽与玻璃管之间的结合应能承受0.5Kg的轴向拉力。

5.熔断特性:

% of Rating	100%	135%	200%	1000%
100mA–10A	Min 4H	Max 1H	Max 120S	Min 10mS


6.熔化热能值和损耗功率:

目录编号	额定电流	分断电流	额定电压(AC)	熔化热能值
5E0100A/B	100 mA	35A	250V/125V	0.005
5E0125A/B	125 mA	35A	250V/125V	0.01
5E0160A/B	160 mA	35A	250V/125V	0.02
5E0200A/B	200 mA	35A	250V/125V	0.04
5E0250A/B	250 mA	35A	250V/125V	0.06
5E0300A/B	300 mA	35A	250V/125V	0.08
5E0315A/B	315 mA	35A	250V/125V	0.10
5E0350A/B	350 mA	35A	250V/125V	0.13
5E0400A/B	400 mA	35A	250V/125V	0.19
5E0500A/B	500 mA	35A	250V/125V	0.32
5E0630A/B	630 mA	35A	250V/125V	0.54
5E0750A/B	750 mA	35A	250V/125V	0.93
5E0800A/B	800 mA	35A	250V/125V	1.16
5E1100A/B	1.0 A	35A	250V/125V	1.8
5E1125A/B	1.25 A	100A	250V/125V	3.5
5E1150A/B	1.5 A	100A	250V/125V	6.2
5E1160A/B	1.6 A	100A	250V/125V	7.0
5E1200A/B	2.0 A	100A	250V/125V	12
5E1250A/B	2.5 A	100A	250V/125V	28
5E1300A/B	3 A	100A	250V/125V	42
5E1315A/B	3.15 A	100A	250V/125V	48
5E1350A/B	3.5A	100A	250V/125V	54
5E1400A/B	4.0 A	200A	250V/125V	63
5E1500A/B	5.0 A	200A	250V/125V	88
5E1600A/B	6 A	200A	250V/125V	102
5E1630A/B	6.3 A	200A	250V/125V	126
5E1630A/B	8 A	200A	250V/125V	249
5E1700A/B	10 A	200A	250V/125V	436


7.耐久性试验： 1、通以1.2倍交流额定电流1小时, 然后切断15分钟, 将该循环重复100次, 通以1.5倍交流额定电流1小时;2、电压降增大量不大于试验前测得值的10%.
8.安全认证:
9.包装:  500支塑袋装；1000支纸盒装；10000支纸箱装；按客户要求特殊包装.
