IEC规格5×20mm保险丝
5D系列规格书

1.适用范围:  本规格书所述电气和机械要求适用于小型玻璃管熔断体, 采用的标准为IEC-127
             和与之等效的GB-9364标准。

2.产品特性:  5D—快熔断型,
             若需带引线在后面加上“带引线”,如"5D1100AP"即为5D系列1A250V带引线保险丝.

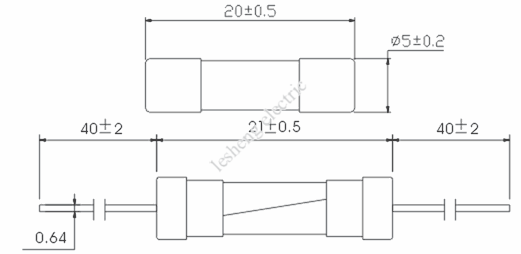

3.外形尺寸:如图

4.结合强度： 铜帽与玻璃管之间的结合应能承受0.5Kg的轴向拉力。

5.熔断特性:

% of Rating	100%	135%	200%
100mA–10A	Min 4H	Max 1H	Max 5S


6.熔化热能值和损耗功率:

目录编号	额定电流	分断电流	额定电压(AC)	熔化热能值
5D0100A/B	100 mA	35A	250V/125V	0.002
5D0125A/B	125 mA	35A	250V/125V	0.003
5D0160A/B	160 mA	35A	250V/125V	0.005
5D0200A/B	200 mA	35A	250V/125V	0.01
5D0250A/B	250 mA	35A	250V/125V	0.02
5D0300A/B	300 mA	35A	250V/125V	0.04
5D0315A/B	315 mA	35A	250V/125V	0.045
5D0350A/B	350 mA	35A	250V/125V	0.055
5D0400A/B	400 mA	35A	250V/125V	0.07
5D0500A/B	500 mA	35A	250V/125V	0.10
5D0630A/B	630 mA	35A	250V/125V	0.20
5D0750A/B	750 mA	35A	250V/125V	0.35
5D0800A/B	800 mA	35A	250V/125V	0.45
5D1100A/B	1.0 A	35A	250V/125V	0.6
5D1125A/B	1.25 A	100A	250V/125V	1.2
5D1150A/B	1.5 A	100A	250V/125V	1.6
5D1160A/B	1.6 A	100A	250V/125V	2.0
5D1200A/B	2.0 A	100A	250V/125V	2.5
5D1250A/B	2.5 A	100A	250V/125V	3.4
5D1300A/B	3 A	100A	250V/125V	5.9
5D1315A/B	3.15 A	100A	250V/125V	7.2
5D1350A/B	3.5A	100A	250V/125V	11
5D1400A/B	4.0 A	200A	250V/125V	18
5D1500A/B	5.0 A	200A	250V/125V	28
5D1600A/B	6 A	200A	250V/125V	47
5D1630A/B	6.3 A	200A	250V/125V	60
5D1630A/B	8 A	200A	250V/125V	133
5D1700A/B	10 A	200A	250V/125V	242


7.耐久性试验： 1、通以1.2倍交流额定电流1小时, 然后切断15分钟, 将该循环重复100次, 通以1.5倍交流额定电流1小时;2、电压降增大量不大于试验前测得值的10%.
8.安全认证:

9.包装:  500支塑袋装；1000支纸盒装；10000支纸箱装；按客户要求特殊包装.
