3X10系列

3J

  • 发布时间：2018-01-05 07:08:29
  • IEC规格310mm保险丝 3J系列规格书
  • 在线咨询

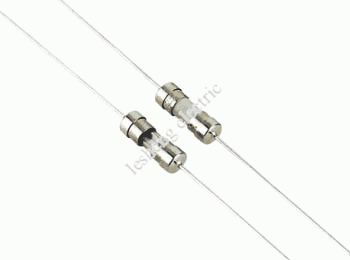

IEC规格3×10mm保险丝
3J系列规格书

1.适用范围:  本规格书所述电气和机械要求适用于小型玻璃管熔断体, 采用的标准为IEC-127
             和与之等效的GB-9364标准。

2.产品特性:  3J—快熔断型

3.外形尺寸:

4.结合强度： 铜帽与玻璃管之间的结合应能承受0.5Kg的轴向拉力。

5.熔断特性:
% of Rating 150% 210% 275% 400% 1000%
200mA–5A Min 1H Max 30min 10mS-3S 3mS-300mS Max 20mS

6.熔化热能值和损耗功率:
目录编号 额定电流 分断电流 额定电压(AC) 熔化热能值
3J0200A/B 200 mA 35A 125V/250V 0.015
3J0250A/B 250 mA 35A 125V/250V 0.02
3J0315A/B 315 mA 35A 125V/250V 0.03
3J0400A/B 400 mA 35A 125V/250V 0.05
3J0500A/B 500 mA 35A 125V/250V 0.09
3J0630A/B 630 mA 35A 125V/250V 0.3
3J0800A/B 800 mA 35A 125V/250V 0.7
3J1100A/B 1.0 A 35A 125V/250V 1.0
3J1125A/B 1.25 A 35A 125V/250V 2.2
3J1160A/B 1.6 A 35A 125V/250V 3.0
3J1200A/B 2.0 A 35A 125V/250V 5.6
3J1250A/B 2.5 A 35A 125V/250V 9.2
3J1315A/B 3.15 A 35A 125V/250V 12
3J1400A/B 4.0 A 35A 125V/250V 22
3J1500A/B 5.0 A 35A 125V/250V 43

7.耐久性试验： 1、通以1.2倍交流额定电流1小时, 然后切断15分钟, 将该循环重复100次, 通以1.5倍交流额定电流1小时;2、电压降增大量不大于试验前测得值的10%.
8.安全认证:

9.包装:  500支塑袋装；1000支纸盒装；10000支纸箱装；按客户要求特殊包装.
