FUSES 薄膜表面粘着型,特快熔断
SMD0603系列保险丝规格书

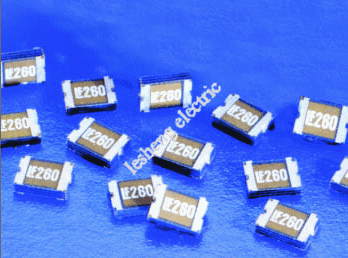

   这种微毫型保险丝大大减少了在电路板上所占空间,同时提供高功率密度.适用于电脑磁盘驱动器和电脑PCMCIA卡上,也适用于手提无线电话.
额定分断能力:在32伏交/直流电压下为35安培(1安培以上至5安培);  在32伏交/直流电压下为50安培(250毫安至1安培)
温度： -55℃至+90℃
绝缘电阻(熔断后): 超过1万欧姆;
耐焊接热性: 在200℃至260℃之间最长可经受最少60秒.
热冲击:在-50℃至125℃,经受5次循环.
焊接参数：波焊 260℃,最大10秒
          红外线焊 260℃,最大30秒
Meterial材料:外壳:环氧树脂基底,
             终端:铜/镍/锡/铅引线(95/5)
             面层敷形涂覆.
Safety Approvals:(安全认证):
电气特性:

电流额定值百分比	在25℃时的断路时间
100% 200% 300%	最 小4小时 最大5秒 最大0.2秒

订货资料:

目录号	额定电流(安培)	额定电压(伏特)	标称电阻(1)	熔化热能值I2t(A2Sec)(2)
0603.250 0603.375 0603.500 0603.750 0603 001. 0603 1.25 0603 01.5 0603 1.75 0603 002. 0603 02.5 0603 003. 0603 03.5 0603 004. 0603 005.	0.25 0.375 0.5 0.75 1.0 1.25 1.5 1.75 2.0 2.5 3.0 3.5 4.0 5.0	32 32 32 32 32 32 32 32 32 32 32 32 32 32	0.375 0.265 0.193 0.114 0.072 0.054 0.048 0.039 0.036 0.028 0.023 0.019 0.017 0.013	0.0030 0.0053 0.0087 0.0171 0.0210 0.0320 0.0526 0.0661 0.104 0.175 0.198 0.265 0.352 1.297

(1)于电流额定的10%,25℃测试
(2)在额定电压下测量
