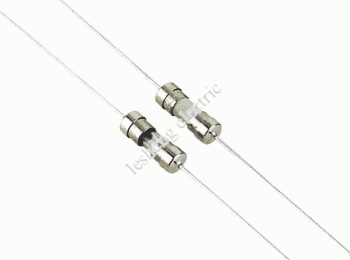

IEC规格3×10mm,FAST-ACTING GLASS TUBE FUSE
Ø3×10mm（CFD系列）保险丝规格书
1.适用范围:  本规格书所述电气和机械要求适用于小型玻璃管熔断体, 采用的标准为UL248-1、IEC-127
             和与之等效的GB-9364标准。
2.产品特性:  CFD — 快熔断型(Fast Acting) 不带引线为（SED）

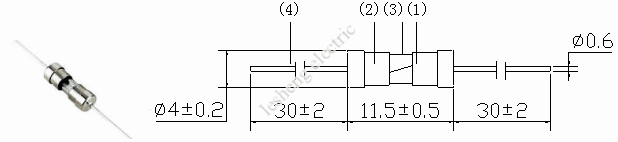

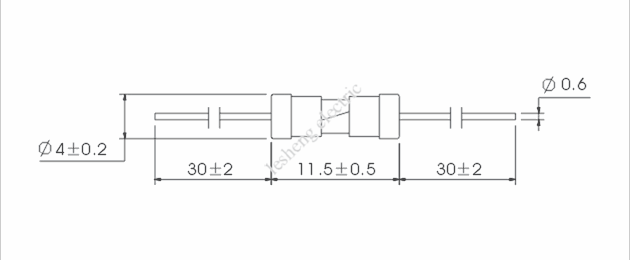

3.外形尺寸:

4.结构STRUCTURE:
(1) WIRE: ALLOY
(2) CAP: BRASS WITH NICKEL PLATED
(3) BODY: GLASS TUBE
(4) LEAD: TINNED COPPER WIRE
5.结合强度： 铜帽与玻璃管之间的结合应能承受0.5Kg的轴向拉力。
6.熔断特性:

% of Rating	201%	210%	275%		400%		1000%
250mA–6.3A	Max	Max	Min	Max	Min	Max	Max
	60s	30min	10ms	3s	3ms	300ms	20ms

7.熔化热能值和损耗功率:

额定电流	分断电流	额定电压(AC)	熔化热能值
250 mA	50A	125V/250V	0.80
315 mA	50A	125V/250V	0.70
400 mA	50A	125V/250V	1.38
500 mA	50A	125V/250V	1.87
630 mA	50A	125V/250V	2.09
800 mA	50A	125V/250V	3.60
1.0 A	50A	125V/250V	3.00
1.25 A	50A	125V/250V	4.50
1.6 A	50A	125V/250V	10.0
2.0 A	50A	125V/250V	27.0
2.5 A	50A	125V/250V	31.0
3.15 A	50A	125V/250V	41.0
4.0 A	50A	125V/250V	63.0
5.0 A	50A	125V/250V	97.0
6.3 A	50A	125V/250V	161.0

8.耐久性试验： 1、通以1.2倍交流额定电流1小时, 然后切断15分钟, 将该循环重复100次, 通以1.5倍交流额定电流1小时;2、电压降增大量不大于试验前测得值的10%.
9.温度特性TEMPERATURE CHARACTER:
When 100% of rating the temperature rise doesn’t exceed 75℃
10.安全认证:
11.包装:  500支塑袋装；1000支纸盒装；10000支纸箱装；按客户要求特殊包装.
