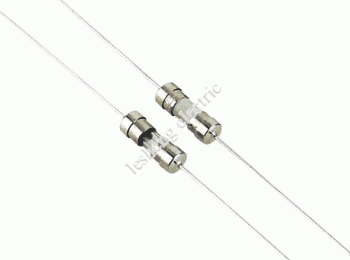

IEC规格3×10mm保险丝
3K系列规格书

1.适用范围:  本规格书所述电气和机械要求适用于小型玻璃管熔断体, 采用的标准为IEC-127
             和与之等效的GB-9364标准。

2.产品特性:  3K—慢熔断型

3.外形尺寸:

4.结合强度： 铜帽与玻璃管之间的结合应能承受0.5Kg的轴向拉力。

5.熔断特性:
% of Rating 150% 210% 275% 400% 1000%
200mA–5A Min 1H Max 2min 400mS-10S 150mS-3S 20mS-150mS

6.熔化热能值和损耗功率:
目录编号 额定电流 分断电流 额定电压(AC) 熔化热能值
3K0200A/B 200 mA 35A 125V/250V 0.04
3K0250A/B 250 mA 35A 125V/250V 0.06
3K0315A/B 315 mA 35A 125V/250V 0.09
3K0400A/B 400 mA 35A 125V/250V 0.2
3K0500A/B 500 mA 35A 125V/250V 0.4
3K0630A/B 630 mA 35A 125V/250V 1.0
3K0800A/B 800 mA 35A 125V/250V 1.9
3K1100A/B 1.0 A 35A 125V/250V 3.3
3K1125A/B 1.25 A 35A 125V/250V 8.2
3K1160A/B 1.6 A 35A 125V/250V 17
3K1200A/B 2.0 A 35A 125V/250V 25
3K1250A/B 2.5 A 35A 125V/250V 42
3K1315A/B 3.15 A 35A 125V/250V 65
3K1400A/B 4.0 A 35A 125V/250V 94
3K1500A/B 5.0 A 35A 125V/250V 133

7.耐久性试验： 1、通以1.2倍交流额定电流1小时, 然后切断15分钟, 将该循环重复100次, 通以1.5倍交流额定电流1小时;2、电压降增大量不大于试验前测得值的10%.
8.安全认证:

9.包装:  500支塑袋装；1000支纸盒装；10000支纸箱装；按客户要求特殊包装.
